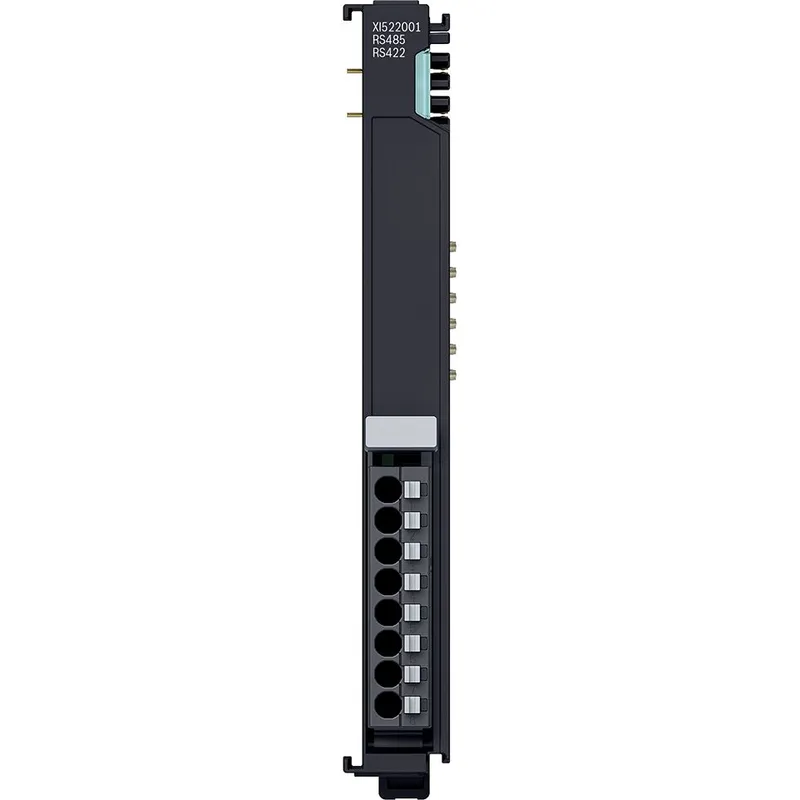

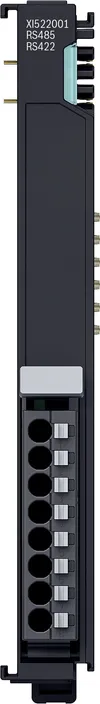

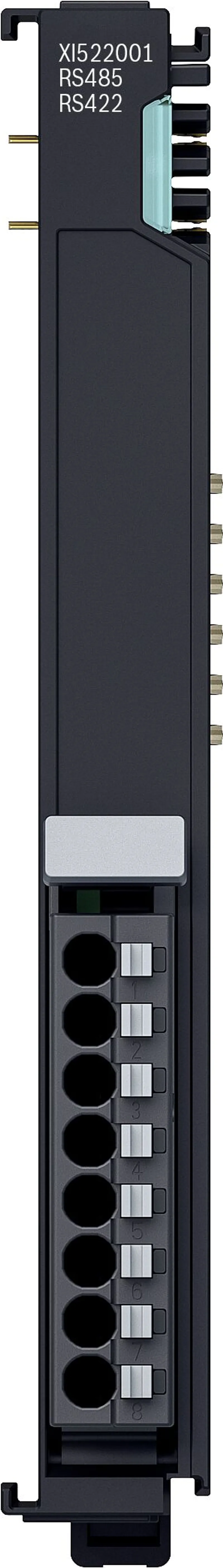

COMMUNICATION MODULE XI522001

Name: COMMUNICATION MODULE XI522001
Brand: Bosch Rexroth
SKU: R911421016

Codice: R911421016 · Marchio: Bosch Rexroth

Prezzo su richiesta

Richiedi un preventivo

Garanzia di 12 mesi (nuovo) · 3 mesi (usato/rigenerato)

Reso entro 30 giorni, nessuna commissione di riassortimento sui pezzi non utilizzati

Spedito tramite

In breve

Disponibilità	Conferma su richiesta
Categoria	XI5 Communication Modules
Ciclo di vita	active
Garanzia	12 mesi (nuovo) · 3 mesi (usato/rigenerato)

Spedizione e disponibilità

Quando può essere spedito R911421016?

R911421016 viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.

Posso ritirare R911421016 di persona?

Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.

È disponibile la consegna espressa?

Sì — menzionalo nella richiesta di preventivo per R911421016 e includeremo le opzioni di spedizione espressa nella nostra risposta.

Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?

In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per R911421016, in base a disponibilità e destinazione.

The XI522001 communication module allows to connect devices with an RS485 or RS422 interface in a ctrlX I/O station. The serial communication works independently of the superordinate bus system in full- or half-duplex mode with up to 250 kBaud. Receive buffer and transmit buffer, each with 511 bytes, enable the rapid transmission and reception of larger cohesive data. <br><br>The logic and peripheral voltage supply as well as the EtherCAT-based module communication are routed through the module.

Specifiche

Specifications

Connection type	Push-in
Connectivity technology	2-wire technique, shielded, twisted in pairs
Number of channels	1
Width [mm]	12
Height [mm]	105
Depth [mm]	99
International protection code	IP20
Protection class	III
Backplane-Bus	Standard-EtherCAT über LVDS
EMC resistance	EN 61000-6-2 and EN 61000-6-4
Bit width, output data in the process data image	32 Bytes
Bit width, input data in the process data image (including fill bits)	36 bytes
Maximum power dissipation in the module [W]	1.32
Fuse protection (UOUT24 V)	Auto switch-off at overload
Channel LEDs	Display data transfer for RX and TX
Post-assembly position	Vertical, on a horizontal support rail
Electrical isolation	1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL)
Current requirement UL	40 mA
Current requirement Up	20 mA + load
Max. current up per terminal point [A]	0.5
Max. net current Up module [A]	0.5
Nominal voltage (UL/UP)	DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage)
Overvoltage category	2
Signal type	ANSI/TIA/EIA-485-A & ANSI/TIA/EIA-422-B
Conductor cross-section	AWG: 24 ... 16; Flexible: 0.2-1.5 mm²; rigid: 0.2-1.5 mm²
Permissible air humidity (storage) [%]	10-95
Permissible air humidity (transport) [%]	10-95
Ambient temperature (storage and transport) [°C]	-40-70
Ambient temperature during operation	2,000 m to 3,000 m: -25 °C to +50 °C; 3,000 m to 4,000 m: -25 °C to +45 °C; 4,000 m to 5,000 m: -25 °C to +40 °C; Up to 2,000 m: -25 °C to +55 °C
Maximum operating altitude [m]	5000
Contamination level	2, no condensation
Weight [kg]	0.11
