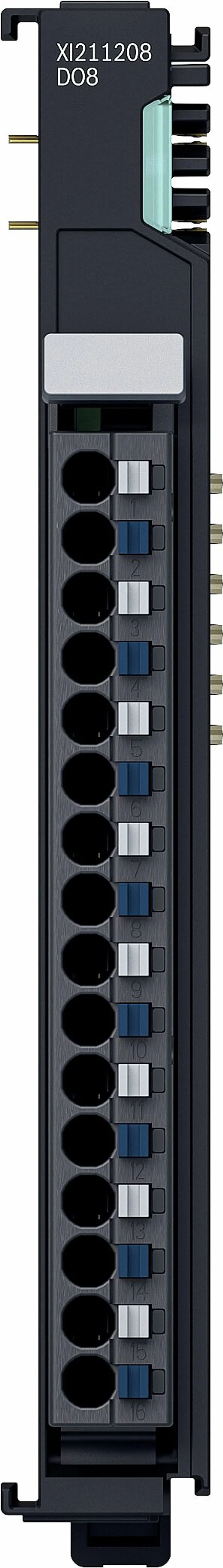

DIGITAL OUTPUT MODULE XI211208
Richiedi un preventivo
In breve
| Disponibilità | Conferma su richiesta |
| Categoria | XI2 Digital Outputs |
| Ciclo di vita | active |
| Garanzia | 12 mesi (nuovo) · 3 mesi (usato/rigenerato) |
Spedizione e disponibilità
Quando può essere spedito R911406101?
R911406101 viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.
Posso ritirare R911406101 di persona?
Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.
È disponibile la consegna espressa?
Sì — menzionalo nella richiesta di preventivo per R911406101 e includeremo le opzioni di spedizione espressa nella nostra risposta.
Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?
In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per R911406101, in base a disponibilità e destinazione.
The digital output module XI211208 is used to output binary 24 V control signals in a ctrlX I/O station. The module has 8 channels in a 2-wire technique. The signal state is shown at the channel LED on the removable peripheral connector.<br><br>The digital outputs are supplied from the peripheral supply voltage UP.<br><br>The logic and peripheral voltage supply as well as the EtherCAT-based module communication are routed through the module.
Specifiche
Specifications
| Connection type | Push-in |
| Connectivity technology | 2-wire technique |
| Number of channels | 8 |
| Max. output current per channel [A] | 0.5 |
| Width [mm] | 12 |
| Height [mm] | 105 |
| Depth [mm] | 99 |
| International protection code | IP20 |
| Protection class | III |
| Backplane-Bus | Standard-EtherCAT über LVDS |
| EMC resistance | EN 61000-6-2 and EN 61000-6-4 |
| Bit width, output data in the process data image | 1 byte (8 bits) |
| Maximum current fed into one GND Output Pin [A] | 1 |
| Maximum current fed into all GND Output Pins of the module [A] | 4 |
| Maximum power dissipation in the module [W] | 2.25 |
| Inductive switch-off energy | Max. 150 mJ |
| Nominal load [Ohm] | 48 |
| Channel LEDs | Per channel |
| Post-assembly position | Vertical, on a horizontal support rail |
| Electrical isolation | 1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL) |
| Rise time (TRise) | Without load: 8,3 µs on the digital input; 8,5 µs at 240 Ohm, 100 mA; Ohmic nominal load: 10 µs at 48 Ohm, 500mA |
| Fall time (TFALL) | Without load: 1,4 µs on the digital input; 50 µs at 240 Ohm, 100 mA; Ohmic nominal load: 11 µs at 48 Ohm, 500mA |
| Feedback voltage resistance | Not resistant to feedback, external measures required |
| Current requirement UL | 35 mA |
| Current requirement Up | 15 mA + load |
| Net current module outputs [A] | 4 |
| Nominal voltage (UL/UP) | DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage) |
| Overvoltage category | 2 |
| Nominal output voltage [V DC] | 24 |
| Conductor cross-section | AWG: 24 ... 16; Flexible: 0.2-1.5 mm²; rigid: 0.2-1.5 mm² |
| Overload protection | Granular switch-off with automatic restart |
| Permissible air humidity (storage) [%] | 10-95 |
| Permissible air humidity (transport) [%] | 10-95 |
| Ambient temperature (storage and transport) [°C] | -40-70 |
| Ambient temperature during operation | 2,000 m to 3,000 m: -25 °C to +50 °C; 3,000 m to 4,000 m: -25 °C to +45 °C; 4,000 m to 5,000 m: -25 °C to +40 °C; Up to 2,000 m: -25 °C to +55 °C |
| Maximum operating altitude [m] | 5000 |
| Contamination level | 2, no condensation |
| Weight [kg] | 0.12 |
