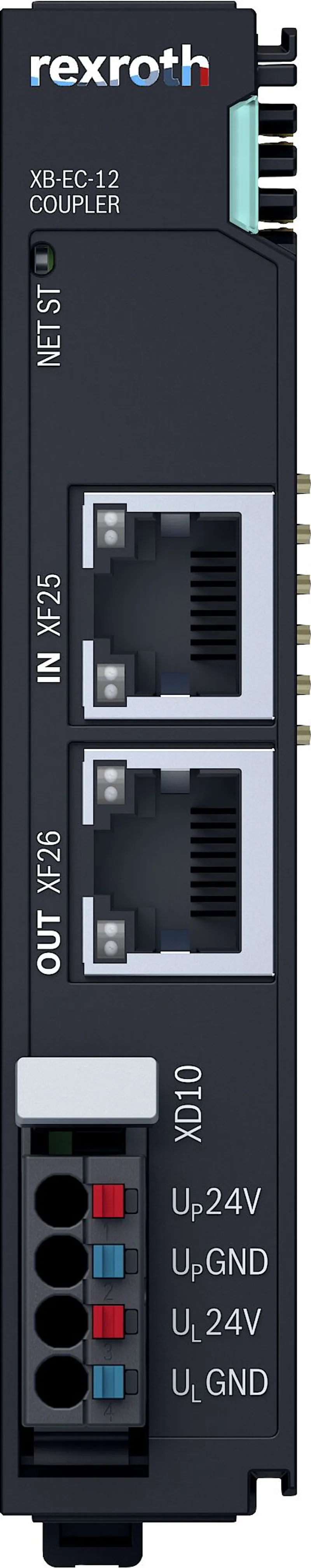

FIELD BUS MODULE XB-EC-12

Name: FIELD BUS MODULE XB-EC-12
Brand: Bosch Rexroth
SKU: R911406090

Codice: R911406090 · Marchio: Bosch Rexroth

Prezzo su richiesta

Richiedi un preventivo

Garanzia di 12 mesi (nuovo) · 3 mesi (usato/rigenerato)

Reso entro 30 giorni, nessuna commissione di riassortimento sui pezzi non utilizzati

Spedito tramite

In breve

Disponibilità	Conferma su richiesta
Categoria	XB Bus Couplers
Ciclo di vita	active
Garanzia	12 mesi (nuovo) · 3 mesi (usato/rigenerato)

Spedizione e disponibilità

Quando può essere spedito R911406090?

R911406090 viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.

Posso ritirare R911406090 di persona?

Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.

È disponibile la consegna espressa?

Sì — menzionalo nella richiesta di preventivo per R911406090 e includeremo le opzioni di spedizione espressa nella nostra risposta.

Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?

In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per R911406090, in base a disponibilità e destinazione.

The bus coupler XB-EC-12 connects the EtherCAT network and the ctrlX I/O system. <br><br>It supplies the connected I/O modules with the logic voltage UL and peripheral voltage UP. The voltages and currents fed in are measured internally and applied to the process data. <br><br>For the integration into the parent system, the respective ESI files are available. These files are available for download at www.boschrexroth.com/electrics.

Specifiche

Specifications

Connection type	Push-in
Width [mm]	23.3
Height [mm]	105
Depth [mm]	99
International protection code	IP20
Protection class	III
Backplane-Bus	Standard-EtherCAT über LVDS
EMC resistance	EN 61000-6-2 and EN 61000-6-4
Bit width, input data in the process data image (including fill bits)	10 bytes
Maximum power dissipation in the module [W]	2.64
Inverse polarity protection up to [V]	50
Channel LEDs	Display status of Power supply
Post-assembly position	Vertical, on a horizontal support rail
Electrical isolation	1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL)
Fuse protection (UP)	No internal fuse protection. The operator has to provide protection against overload by an external fuse.
Fuse protection (UL)	Internal with a protective fuse
Transient protection	Present, suppressor diodes, pulse load up to 1500 W
Maximum number of modules per station	30
Power input UP	Typ. 0.12 W (without I/O modules), 192 W max. (complete system with I/O modules)
Power input UL	1.64 W max. (without I/O modules), 72 W max. (complete system with I/O modules)
Current requirement UL	Max. 60 mA (without I/O modules), 3 A max. (complete system with I/O modules)
Current requirement Up	Typ. 7 mA (without I/O modules), 8 A max. (complete system with I/O modules)
Nominal voltage (UL/UP)	DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage)
Overvoltage category	2
Voltage dips at power supply interfaces	PS1 <1 ms, evaluation criterion A
Overvoltage protection UL and UP	Present, fuses can trigger in case of overvoltage
Supply voltage LEDs	At the connection point to signal the applied voltage
Conductor cross-section	AWG: 18 ... 16; Flexible: 0.75-1.5 mm²; rigid: 0.75-1.5 mm²
Permissible air humidity (storage) [%]	10-95
Permissible air humidity (transport) [%]	10-95
Ambient temperature (storage and transport) [°C]	-40-70
Ambient temperature during operation	2,000 m to 3,000 m: -25 °C to +50 °C; 3,000 m to 4,000 m: -25 °C to +45 °C; 4,000 m to 5,000 m: -25 °C to +40 °C; Up to 2,000 m: -25 °C to +55 °C
Maximum operating altitude [m]	5000
Contamination level	2, no condensation
Weight [kg]	0.18
