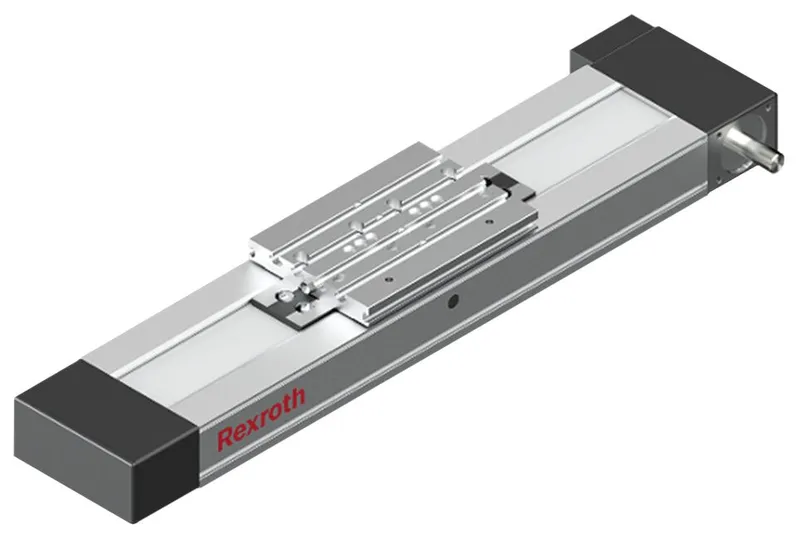

COMPACT MODULE CKR-200-NN-1

Name: COMPACT MODULE CKR-200-NN-1
Brand: Bosch Rexroth
SKU: R036460000

Codice: R036460000 · Marchio: Bosch Rexroth

Prezzo su richiesta

Richiedi un preventivo

Garanzia di 12 mesi (nuovo) · 3 mesi (usato/rigenerato)

Reso entro 30 giorni, nessuna commissione di riassortimento sui pezzi non utilizzati

Spedito tramite

In breve

Disponibilità	Conferma su richiesta
Categoria	Compact modules
Ciclo di vita	active
Garanzia	12 mesi (nuovo) · 3 mesi (usato/rigenerato)

Spedizione e disponibilità

Quando può essere spedito R036460000?

R036460000 viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.

Posso ritirare R036460000 di persona?

Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.

È disponibile la consegna espressa?

Sì — menzionalo nella richiesta di preventivo per R036460000 e includeremo le opzioni di spedizione espressa nella nostra risposta.

Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?

In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per R036460000, in base a disponibilità e destinazione.

Compact modules with ball rail systems and toothed belt drive, size 200, standard version Four different lubrication versions Preloaded toothed belt Intelligent toothed belt guide protects inner components Realization of greater lengths of up to 10000 mm Repeatability of up to ± 0.05 mm

Specifiche

Specifications

Nominal size [mm]	CKR-200
Linear axes variant	Toothed belt drive
Minimum travel range smin [mm]	80
Note: minimum travel range smin	Minimum required travel range to ensure a reliable lubrication distribution.
Maximum acceleration rate amax [m/s²]	50.0
Maximum permissible linear speed vmax [m/s]	5.0
Max. length Lmax [mm]	10000.0
Dynamic load capacity, guideway Cgw [N]	121185
Dynamic torsional moment load capacity Mt [Nm]	7877.0
Dynamic longitudinal moment load capacity ML [Nm]	10604.0
Maximum permissible dynamic torsional moment about the x-axis Mx max [Nm]	2750
Maximum permissible dynamic torsional moment about the y-axis My max [Nm]	3701
Maximum permissible dynamic torsional moment about the z-axis Mz max [Nm]	1744
Maximum dynamic load in y-direction Fy max [N]	19925
Maximum dynamic load in z1-direction Fz1 max [N]	42300
Maximum dynamic load in z2-direction Fz2 max [N]	42300
Planar moment of inertia about the y-axis ly [cm⁴]	500.8
Planar moment of inertia about the z-axis lz [cm⁴]	4022
Permissible ambient temperature with Rexroth servo motor (min. ... max.)	0 °C ... +40 °C
Note: Permissible ambient temperature with Rexroth servo motor (min. ... max.)	Loss of performance at 40 °C or higher
Permissible ambient temperature mechanics (min. … max.)	-10 °C ... +60 °C
Note: Permissible ambient temperature mechanics (min. … max.)	No dropping below dew point
Weight [kg]	0
Dimension A (profiled rail systems) [mm]	200
Dimension H [mm]	100.0
Dimension H1 (profiled rail systems) [mm]	127
