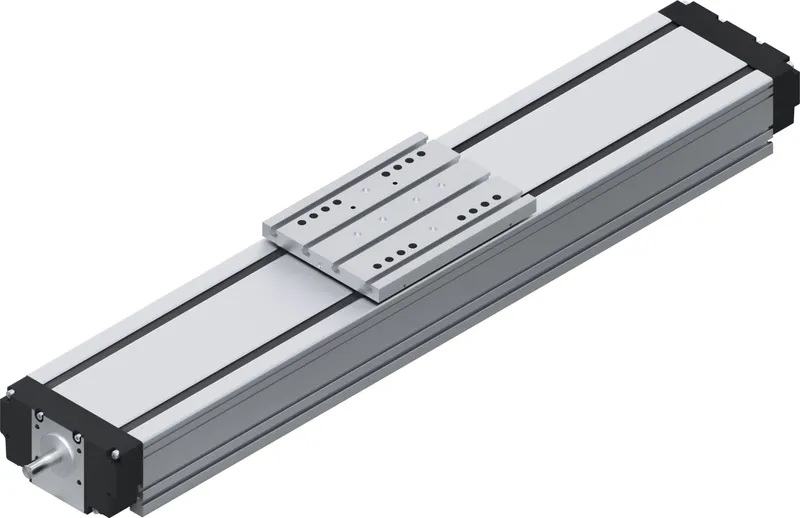

COMPACT MODULE CKK-280-NN-1
Richiedi un preventivo
In breve
| Disponibilità | Conferma su richiesta |
| Categoria | Compact modules |
| Ciclo di vita | active |
| Garanzia | 12 mesi (nuovo) · 3 mesi (usato/rigenerato) |
Spedizione e disponibilità
Quando può essere spedito R036070000?
R036070000 viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.
Posso ritirare R036070000 di persona?
Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.
È disponibile la consegna espressa?
Sì — menzionalo nella richiesta di preventivo per R036070000 e includeremo le opzioni di spedizione espressa nella nostra risposta.
Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?
In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per R036070000, in base a disponibilità e destinazione.
Compact modules with ball rail systems and ball screw assembly, size 280, standard version
Specifiche
Specifications
| Nominal size [mm] | CKK-280 |
| Linear axes variant | Ball screw assembly |
| Minimum travel range smin [mm] | 105 |
| Note: minimum travel range smin | Minimum required travel range to ensure a reliable lubrication distribution. |
| Maximum acceleration rate amax [m/s²] | 50.0 |
| Maximum permissible linear speed vmax [m/s] | 2.5 |
| Max. length Lmax [mm] | 2500.0 |
| Note: Lmax | with screw support (SPU) Lmax = 5500 mm |
| Dynamic load capacity, guideway Cgw [N] | 216700 |
| Dynamic load capacity, fixed bearing Cfb [N] | 54000 |
| Dynamic load capacity, ball screw assembly Cbs [N] | 54000 |
| Dynamic torsional moment load capacity Mt [Nm] | 19500.0 |
| Dynamic longitudinal moment load capacity ML [Nm] | 21670.0 |
| Note: dynamic longitudinal moment load capacity ML | The maximum values deviate for carriages with a variable centerline-to-centerline distance. |
| Maximum permissible dynamic torsional moment about the x-axis Mx max [Nm] | 5400 |
| Maximum permissible dynamic torsional moment about the y-axis My max [Nm] | 6000 |
| Maximum permissible dynamic torsional moment about the z-axis Mz max [Nm] | 5517 |
| Maximum dynamic load in y-direction Fy max [N] | 55170 |
| Maximum dynamic load in z1-direction Fz1 max [N] | 86685 |
| Maximum dynamic load in z2-direction Fz2 max [N] | 60000 |
| Planar moment of inertia about the y-axis ly [cm⁴] | 2683 |
| Planar moment of inertia about the z-axis lz [cm⁴] | 15638 |
| Permissible ambient temperature with Rexroth servo motor (min. ... max.) | 0 °C ... +40 °C |
| Note: Permissible ambient temperature with Rexroth servo motor (min. ... max.) | loss of performance at 40 °C or higher |
| Permissible ambient temperature mechanics (min. … max.) | -10 °C ... +60 °C |
| Note: Permissible ambient temperature mechanics (min. … max.) | No dropping below dew point |
| Weight [kg] | 0 |
| Dimension A (profiled rail systems) [mm] | 280 |
| Dimension H [mm] | 160.0 |
| Dimension H1 (profiled rail systems) [mm] | 190 |
