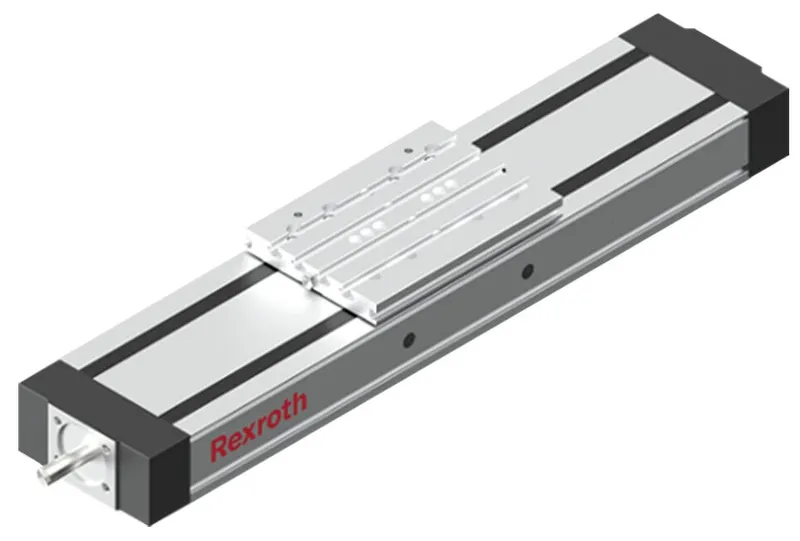

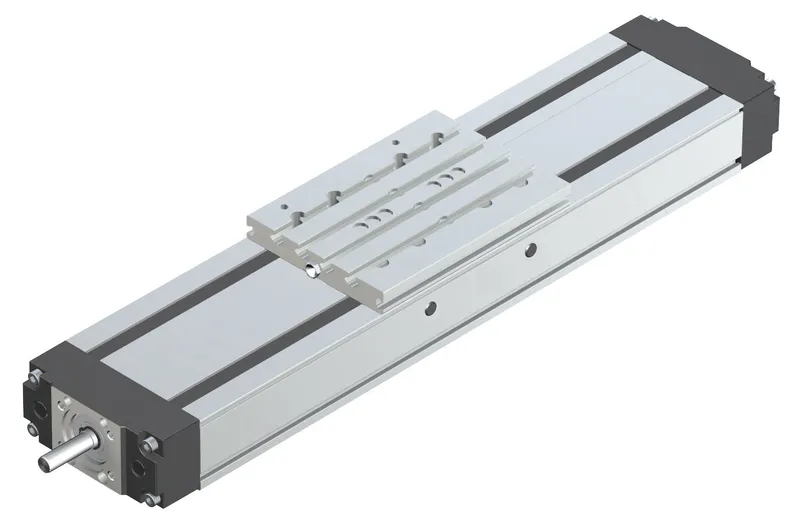

COMPACT MODULE CKK-110-NN-1
Richiedi un preventivo
In breve
| Disponibilità | Conferma su richiesta |
| Categoria | Compact modules |
| Ciclo di vita | active |
| Garanzia | 12 mesi (nuovo) · 3 mesi (usato/rigenerato) |
Spedizione e disponibilità
Quando può essere spedito R036040000?
R036040000 viene reperito su richiesta — richiedi un preventivo e ti confermeremo disponibilità e tempi di consegna esatti per questa unità specifica.
Posso ritirare R036040000 di persona?
Il ritiro presso il nostro magazzino di Groningen, Paesi Bassi, potrebbe essere possibile — contattaci prima dell'ordine per verificare disponibilità e concordare un orario di ritiro.
È disponibile la consegna espressa?
Sì — menzionalo nella richiesta di preventivo per R036040000 e includeremo le opzioni di spedizione espressa nella nostra risposta.
Il nostro impianto è fermo e ci serve con urgenza: potete aiutarci?
In caso di guasto critico, contattaci direttamente al +31 (0)50-7110348 o a sales@partnerplc.com — valuteremo un corriere in giornata o una consegna dedicata per R036040000, in base a disponibilità e destinazione.
Compact modules with ball rail systems and ball screw assembly, size 110, standard version Four different lubrication versions Driven by precision ball screw assembly in rolled version, tolerance grade T7 in accordance with DIN 69051 with single nut set to zero-clearance High travel speeds thanks to large leads with high precision over long lengths Repeatability of up to ± 0.005 mm Protection of installation elements through a cover plate and two cover strips as well as "Resist" cover for increased protection Screw support for the realization of high speeds on long assembly lengths for CKK-200
Specifiche
Specifications
| Nominal size [mm] | CKK-110 |
| Linear axes variant | Ball screw assembly |
| Minimum travel range smin [mm] | 50 |
| Note: minimum travel range smin | Minimum required travel range to ensure a reliable lubrication distribution. |
| Maximum acceleration rate amax [m/s²] | 50.0 |
| Maximum permissible linear speed vmax [m/s] | 1.22 |
| Max. length Lmax [mm] | 1500.0 |
| Dynamic load capacity, guideway Cgw [N] | 32035 |
| Dynamic load capacity, fixed bearing Cfb [N] | 13400 |
| Dynamic load capacity, ball screw assembly Cbs [N] | 13320 |
| Dynamic torsional moment load capacity Mt [Nm] | 1057.0 |
| Dynamic longitudinal moment load capacity ML [Nm] | 1361.0 |
| Note: dynamic longitudinal moment load capacity ML | The maximum values deviate for carriages with a variable centerline-to-centerline distance. |
| Maximum permissible dynamic torsional moment about the x-axis Mx max [Nm] | 396 |
| Maximum permissible dynamic torsional moment about the y-axis My max [Nm] | 510 |
| Maximum permissible dynamic torsional moment about the z-axis Mz max [Nm] | 240 |
| Maximum dynamic load in y-direction Fy max [N] | 5650 |
| Maximum dynamic load in z1-direction Fz1 max [N] | 12000 |
| Maximum dynamic load in z2-direction Fz2 max [N] | 12000 |
| Planar moment of inertia about the y-axis ly [cm⁴] | 40.9 |
| Planar moment of inertia about the z-axis lz [cm⁴] | 373.7 |
| Permissible ambient temperature with Rexroth servo motor (min. ... max.) | 0 °C ... +40 °C |
| Note: Permissible ambient temperature with Rexroth servo motor (min. ... max.) | Loss of performance at 40 °C or higher |
| Permissible ambient temperature mechanics (min. … max.) | -10 °C ... +60 °C |
| Note: Permissible ambient temperature mechanics (min. … max.) | No dropping below dew point |
| Weight [kg] | 0 |
| Dimension A (profiled rail systems) [mm] | 110 |
| Dimension H [mm] | 50.0 |
| Dimension H1 (profiled rail systems) [mm] | 66 |
