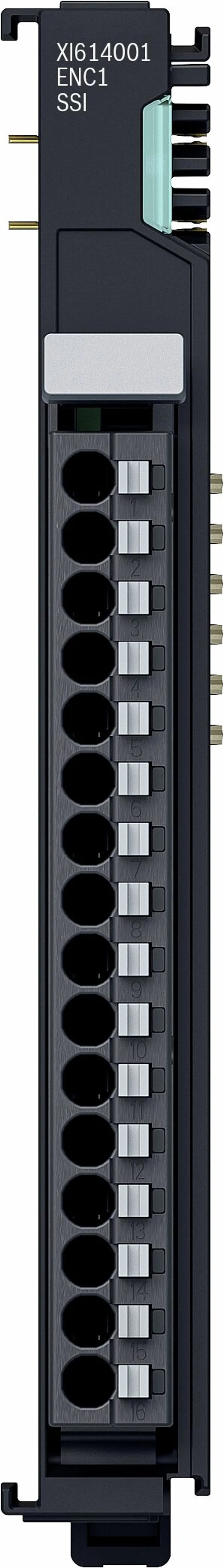

FUNCTIONAL MODULE XI614001

Name: FUNCTIONAL MODULE XI614001
Brand: Bosch Rexroth
SKU: R912009619

Nr części: R912009619 · Marka: Bosch Rexroth

Cena na zapytanie

Poproś o wycenę

12 miesięcy gwarancji (nowe) · 3 miesiące (używane/odnowione)

30-dniowy zwrot, bez opłaty za uzupełnienie zapasów przy nieużywanych częściach

Wysyłka przez

Najważniejsze informacje

Dostępność	Potwierdzenie na zapytanie
Kategoria	XI6 Technology Modules
Cykl życia	active
Gwarancja	12 miesięcy (nowe) · 3 miesiące (używane/odnowione)

Wysyłka i dostępność

Kiedy R912009619 może zostać wysłany?

R912009619 jest sprowadzany na zamówienie — poproś o wycenę, a potwierdzimy dokładną dostępność i czas realizacji dla tej konkretnej sztuki.

Czy mogę odebrać R912009619 osobiście?

Odbiór osobisty w naszym magazynie w Groningen w Holandii może być możliwy — skontaktuj się z nami przed złożeniem zamówienia, aby potwierdzić dostępność i ustalić termin odbioru.

Czy dostępna jest dostawa ekspresowa?

Tak — wspomnij o tym w zapytaniu ofertowym dotyczącym R912009619, a w odpowiedzi podamy opcje dostawy ekspresowej.

Nasz zakład stoi i pilnie tego potrzebujemy — czy możecie pomóc?

W przypadku krytycznej awarii skontaktuj się z nami bezpośrednio pod numerem +31 (0)50-7110348 lub e-mailem sales@partnerplc.com — sprawdzimy możliwość kuriera tego samego dnia lub dedykowanego transportu dla R912009619, w zależności od dostępności i miejsca docelowego.

The XI614001 encoder module enables the connection of an absolute encoder with SSI (synchronous serial interface) in a ctrlX I/O station. Both singleturn and multiturn encoders are supported. The 24 V encoder supply can be provided directly via the module's connection points. The four additional digital inputs, which are designed in 2-wire technology, enable the connection of application-specific signals.<br><br>The logic and peripheral voltage supply as well as the EtherCAT-based module communication are routed through the module.

Specyfikacja

Specifications

Connection type	Push-in
Connectivity technology	Differential RS422
Number of channels	1
Width [mm]	12
Height [mm]	105
Depth [mm]	99
International protection code	IP20
Protection class	III
Backplane-Bus	Standard-EtherCAT über LVDS
EMC resistance	EN 61000-6-2 and EN 61000-6-4
Bit width, output data in the process data image	2 Bytes
Bit width, input data in the process data image (including fill bits)	12 bytes
Maximum power dissipation in the module [W]	1.79
Input filter	3 ms
Fuse protection (UOUT24 V)	Auto switch-off at overload
Channel LEDs	Per channel
Post-assembly position	Vertical, on a horizontal support rail
Electrical isolation	1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL)
Current requirement UL	0.037
Current requirement Up	0.03 A + load
Max. current up per terminal point [A]	1
Max. net current Up module [A]	3
Input current [mA]	3.6
Signal voltage "0" [V]	-3-5
Signal voltage "1" [V]	15-30
Nominal voltage (UL/UP)	DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage)
Overvoltage category	2
Nominal input voltage [V DC]	24
Signal type	SSI Encoder
Conductor cross-section	AWG: 24 ... 16; Flexible: 0.2-1.5 mm²; rigid: 0.2-1.5 mm²
Overload protection	Fuse switch-off at overload
Permissible air humidity (storage) [%]	10-95
Permissible air humidity (transport) [%]	10-95
Ambient temperature (storage and transport) [°C]	-40-70
Ambient temperature during operation	2,000 m to 3,000 m: -25 °C to +45 °C; Up to 2,000 m: -25 °C to +45 °C
Maximum operating altitude [m]	3000
Contamination level	2, no condensation
Weight [kg]	0.12
