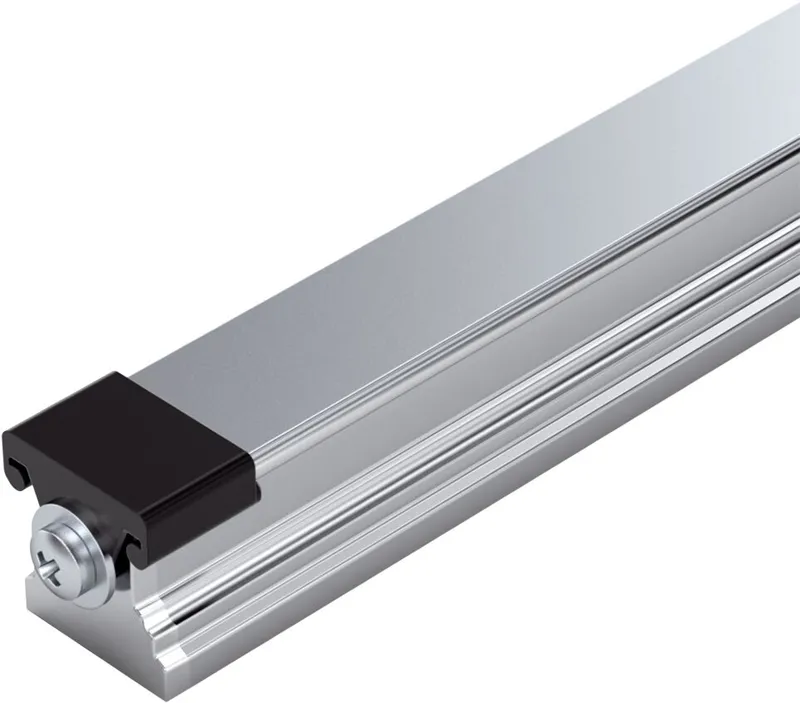

BALL GUIDE RAIL CARBON STEEL KSA-035-SNO-P-MA-AB

Name: BALL GUIDE RAIL CARBON STEEL KSA-035-SNO-P-MA-AB
Brand: Bosch Rexroth
SKU: R16053D262

Nr części: R16053D262 · Marka: Bosch Rexroth

Cena na zapytanie

Poproś o wycenę

12 miesięcy gwarancji (nowe) · 3 miesiące (używane/odnowione)

30-dniowy zwrot, bez opłaty za uzupełnienie zapasów przy nieużywanych częściach

Wysyłka przez

Najważniejsze informacje

Dostępność	Potwierdzenie na zapytanie
Kategoria	High precision ball guide rail BSHP
Cykl życia	active
Gwarancja	12 miesięcy (nowe) · 3 miesiące (używane/odnowione)

Wysyłka i dostępność

Kiedy R16053D262 może zostać wysłany?

R16053D262 jest sprowadzany na zamówienie — poproś o wycenę, a potwierdzimy dokładną dostępność i czas realizacji dla tej konkretnej sztuki.

Czy mogę odebrać R16053D262 osobiście?

Odbiór osobisty w naszym magazynie w Groningen w Holandii może być możliwy — skontaktuj się z nami przed złożeniem zamówienia, aby potwierdzić dostępność i ustalić termin odbioru.

Czy dostępna jest dostawa ekspresowa?

Tak — wspomnij o tym w zapytaniu ofertowym dotyczącym R16053D262, a w odpowiedzi podamy opcje dostawy ekspresowej.

Nasz zakład stoi i pilnie tego potrzebujemy — czy możecie pomóc?

W przypadku krytycznej awarii skontaktuj się z nami bezpośrednio pod numerem +31 (0)50-7110348 lub e-mailem sales@partnerplc.com — sprawdzimy możliwość kuriera tego samego dnia lub dedykowanego transportu dla R16053D262, w zależności od dostępności i miejsca docelowego.

The ball guide rail is highly precise and characterized by the following product features: Size 35 Format SNO: Width = slimline, length = standard , height = without groove Guide rail made of carbon steel CS Fastener MA: Bolting from above Cover AB: Cover strip and protective caps Accuracy class precision Number of partial sections: 2 Rail in standard version Area of application: For harsh environments Cover strip made of corrosion-resistant spring steel as per DIN EN 10088 and screw-down plastic protective caps (with threaded holes on end faces) With smooth base for mounting surfaces made of mineral cast parts Maximum rigidity in all load directions A single cover for all holes

Specyfikacja

Specifications

Version	Ball rail system
Nominal size [mm]	35
Format	SNO - guide rail without base slot
Material (profiled rail systems)	Carbon steel
Accuracy class	P - Precise
Guide rail mounting	For bolting from above
Guide rail cover	With cover strip and protective caps
Max. length Lmax [mm]	5836.0
Number of holes nB (profiled rail systems)	48
Number of sections	2-piece
Mass m (kg/m) [kg/m]	6.8
Permissible ambient temperature (min. ... max.)	-10 °C ... +80 °C
Note: permissible ambient temperature (min. ... max.)	100 °C admissible for short time. For operation at negative temperatures, please consult us.
Weight [kg]	0
Recommended rail length (formula)	L = n<sub>B </sub>• T<sub> </sub>‒ 4 mm
Product information	Please configure the product to add it to the shopping cart.
Pitch T guide rail [mm]	80
Dimension A2 (profiled rail systems) [mm]	34
Dimension D [mm]	15
Dimension F5 (profiled rail systems) [mm]	18
Dimension F6 (profiled rail systems) [mm]	7
Dimension H2 with cover strip (profiled rail systems) [mm]	32.15
Footnote of H2 with cover strip (profiled rail systems)	With cover strip 0.3 mm
Dimension N11 (profiled rail systems) [mm]	22
Dimension N6 (profiled rail systems) [mm]	20.5
Dimension N6 tolerance (profiled rail systems) [mm]	±0.5
Dimension S5 (profiled rail system) [mm]	9
Dimension T [mm]	80
Dimension T1 max (profiled rail systems) [mm]	68
Dimension T1 min [mm]	16
Dimension T1 s (profiled rail systems) [mm]	38
Footnote of dimension T1 min (profiled rail systems)	If below T<sub>1 min</sub>, no end-face thread possible. Secure the cover strip! Observe the instructions for mounting!
Footnote of dimension T1 s (profiled rail systems)	Preferred dimension T1<sub>S</sub> with tolerances ± 0.75 recommended.
Height of guide rail H2 with cover strip [mm]	32.15
