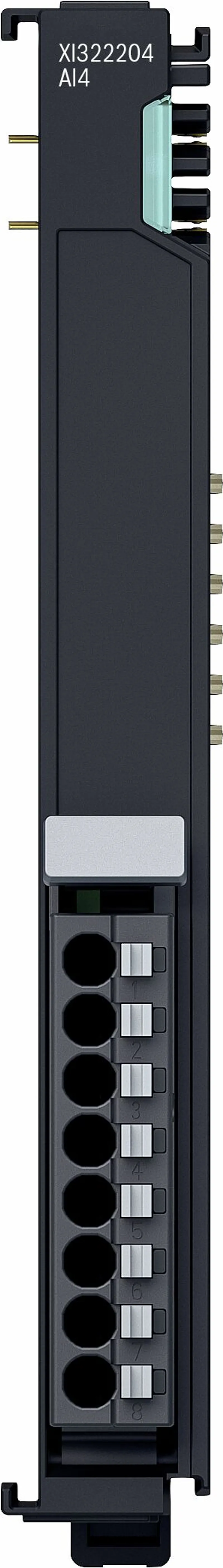

ANALOG INPUT MODULE XI322204

Name: ANALOG INPUT MODULE XI322204
Brand: Bosch Rexroth
SKU: R911406104

MPN: R911406104 · Marke: Bosch Rexroth

Preis auf Anfrage

Angebot anfordern

12 Monate Garantie (neu) · 3 Monate (gebraucht/aufbereitet)

30 Tage Rückgaberecht, keine Rücknahmegebühr auf ungenutzte Teile

Versand über

Kurzübersicht

Verfügbarkeit	Bestätigung auf Anfrage
Kategorie	XI3 Analog Inputs
Lebenszyklus	active
Garantie	12 Monate (neu) · 3 Monate (gebraucht/aufbereitet)

Versand & Verfügbarkeit

Wann kann R911406104 versendet werden?

R911406104 wird auf Anfrage beschafft — fordern Sie ein Angebot an, wir bestätigen die genaue Verfügbarkeit und Lieferzeit für dieses konkrete Teil.

Kann ich R911406104 persönlich abholen?

Eine Abholung in unserem Lager in Groningen, Niederlande ist eventuell möglich — kontaktieren Sie uns vor der Bestellung, um Verfügbarkeit und einen Abholtermin zu klären.

Ist Expressversand verfügbar?

Ja — erwähnen Sie es bei Ihrer Angebotsanfrage für R911406104, wir nennen Ihnen in unserer Antwort die Expressversandoptionen.

Unser Betrieb steht still und wir brauchen es dringend — können Sie helfen?

Bei einem kritischen Ausfall kontaktieren Sie uns direkt unter +31 (0)50-7110348 oder sales@partnerplc.com — wir prüfen dann Same-Day-Kurier- oder Taxi-/Hotshot-Lieferung für R911406104, abhängig von Verfügbarkeit und Zielort.

The analog input module XI322204 processes signals in the range from -10 V to +10 V in a ctrlX I/O station. The input signal is digitized with a resolution of 16 bits and transferred galvanically isolated to the system level. The 4 input channels are differential inputs.<br><br>Error states are shown at the channel LED on the removable peripheral connector and routed to the control via the local bus.<br><br>The logic and peripheral voltage supply as well as the EtherCAT-based module communication are routed through the module.

Spezifikationen

Specifications

Connection type	Push-in
Connectivity technology	2-wire technique, shielded, twisted in pairs
Number of channels	4
Voltage supply	UP via jumper contacts
Width [mm]	12
Height [mm]	105
Depth [mm]	99
International protection code	IP20
Protection class	III
Backplane-Bus	Standard-EtherCAT über LVDS
Resolution A/D	16 Bit
EMC resistance	EN 61000-6-2 and EN 61000-6-4
Accuracy	typ. ± 0.1 % of full scale value (FSV); Max. ± 0.3 % of FSV
Bit width, input data in the process data image (including fill bits)	18 bytes in the standard representation 12 bytes in the "compact" representation (Can be set channel-granularly)
Limit frequency of input filter [kHz]	12.8
A/D conversion time	100 µs
Maximum power dissipation in the module [W]	1.5
Channel LEDs	Dedicated LED per channel
Input resistance [kΩ]	>250
Post-assembly position	Vertical, on a horizontal support rail
Electrical isolation	1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL)
Maximum common mode vs. UpGND	Max. ±35 V compared to UPGND
Current requirement UL	40 mA
Current requirement Up	20 mA
Nominal voltage (UL/UP)	DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage)
Overvoltage category	2
Input signal	-10-10 V
Signal type	Differential
Conductor cross-section	AWG: 24 ... 16; Flexible: 0.2-1.5 mm²; rigid: 0.2-1.5 mm²
Overload protection	No, DC 30 V max.
Permissible air humidity (storage) [%]	10-95
Permissible air humidity (transport) [%]	10-95
Ambient temperature (storage and transport) [°C]	-40-70
Ambient temperature during operation	2,000 m to 3,000 m: -25 °C to +40 °C; Up to 2000 m: -25°C to +45°C
Maximum operating altitude [m]	5000
Contamination level	2, no condensation
Weight [kg]	0.12
