ROLLER GUIDE RAIL RESIST CR RSA-045-SNS-H-MA-0T
طلب عرض سعر
معلومات سريعة
| التوفر | يُؤكَّد عند الطلب |
| الفئة | Roller guide rails |
| دورة الحياة | active |
| الضمان | 12 شهرًا (جديد) · 3 أشهر (مستعمل/مجدد) |
الشحن والتوفر
متى يمكن شحن R184547341؟
R184547341 يُورَّد عند الطلب — اطلب عرض سعر وسنؤكد التوفر الدقيق ومدة الشحن لهذه الوحدة تحديدًا.
هل يمكنني استلام R184547341 شخصيًا؟
قد يكون الاستلام الشخصي من مستودعنا في غرونينغن، هولندا ممكنًا — تواصل معنا قبل الطلب للتحقق من التوفر وترتيب موعد الاستلام.
هل التوصيل السريع متاح؟
نعم — اذكر ذلك عند طلب عرض سعر لـR184547341 وسنُدرج خيارات التوصيل السريع في ردنا.
مصنعنا متوقف عن العمل ونحتاج هذا بشكل عاجل — هل يمكنكم المساعدة؟
في حالة عطل حرج، تواصل معنا مباشرة على +31 (0)50-7110348 أو sales@partnerplc.com — يمكننا النظر في توصيل بواسطة ساعٍ في نفس اليوم أو توصيل مخصص عاجل لـR184547341، حسب التوفر والوجهة.

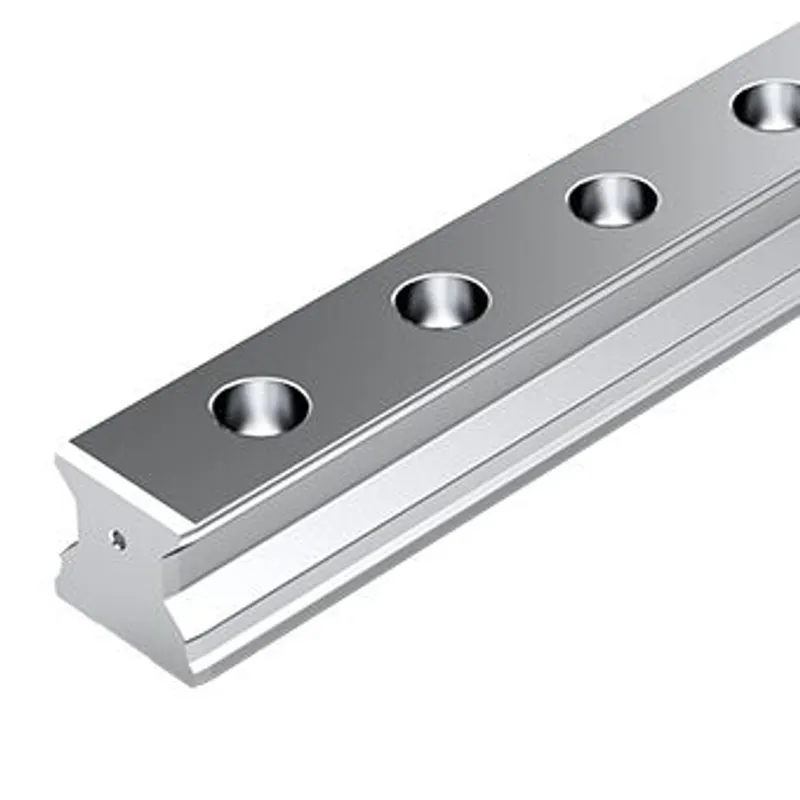

The roller guide rail is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 45<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS, matte-silver, hard chrome plated<br>Fastener MA: Bolting from above<br>Cover OT: Without cover, with end-face thread<br>Accuracy class high<br>Number of partial sections: one-piece<br>Rail in standard version For mounting from above Hardened raceways smoothened on all sides Maximum rigidity in all load directions Very high torque load capacity Corrosion-resistant Resist CR coating: matte-silver, hard chrome plated Corrosion-resistant Roller Runner Blocks and Roller Guide Rails in Resist CR, hard chrome plated, available in accuracy class H. Accuracy classes P and SP available upon request
المواصفات
Specifications
| Version | Roller rail systems |
| Nominal size [mm] | 45 |
| Format | SNS - Standard guide rail |
| Material (profiled rail systems) | Hard chrome plated |
| Accuracy class | H - Highly accurate |
| Guide rail mounting | For bolting from above |
| Guide rail cover | Without cover strip |
| Max. length Lmax [mm] | 5981.0 |
| Note: Lmax | Available on request |
| Minimum length Lmin [mm] | 141.0 |
| Number of holes nB (profiled rail systems) | 76 |
| Number of sections | 1-piece |
| Mass m (kg/m) [kg/m] | 10.3 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: permissible ambient temperature (min. ... max.) | 100°C admissible for short time. For operation at lower minus temperatures, please consult us. |
| Weight [kg] | 0 |

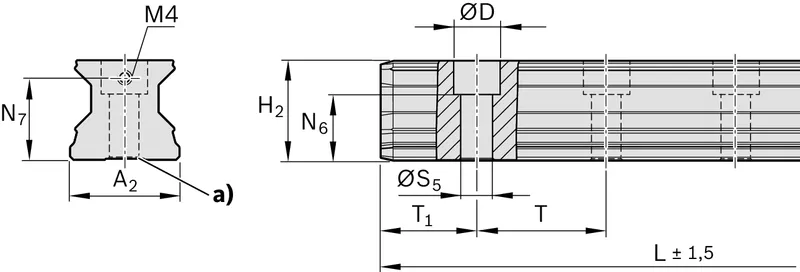

| Recommended rail length (formula) | L = n<sub>B </sub>• T<sub> </sub>‒ 4 mm |
| Pitch T guide rail [mm] | 52.5 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension D [mm] | 20 |
| Dimension diameter S5 (profiled rail systems) | 14 |
| Footnote of H2 with cover strip (profiled rail systems) | With cover strip 0.3 mm |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 38.8 |
| Dimension N6 (profiled rail systems) [mm] | 22.4 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension N7 (profiled rail systems) [mm] | 30 |
| Dimension T [mm] | 52.5 |
| Dimension T1 max (profiled rail systems) [mm] | 36.5 |
| Dimension T1 min [mm] | 18 |
| Dimension T1 s (profiled rail systems) [mm] | 24.25 |
| Footnote of dimension T1 s (profiled rail systems) | Preferred dimension T<sub>1S</sub> with tolerances ± 0.75 |
