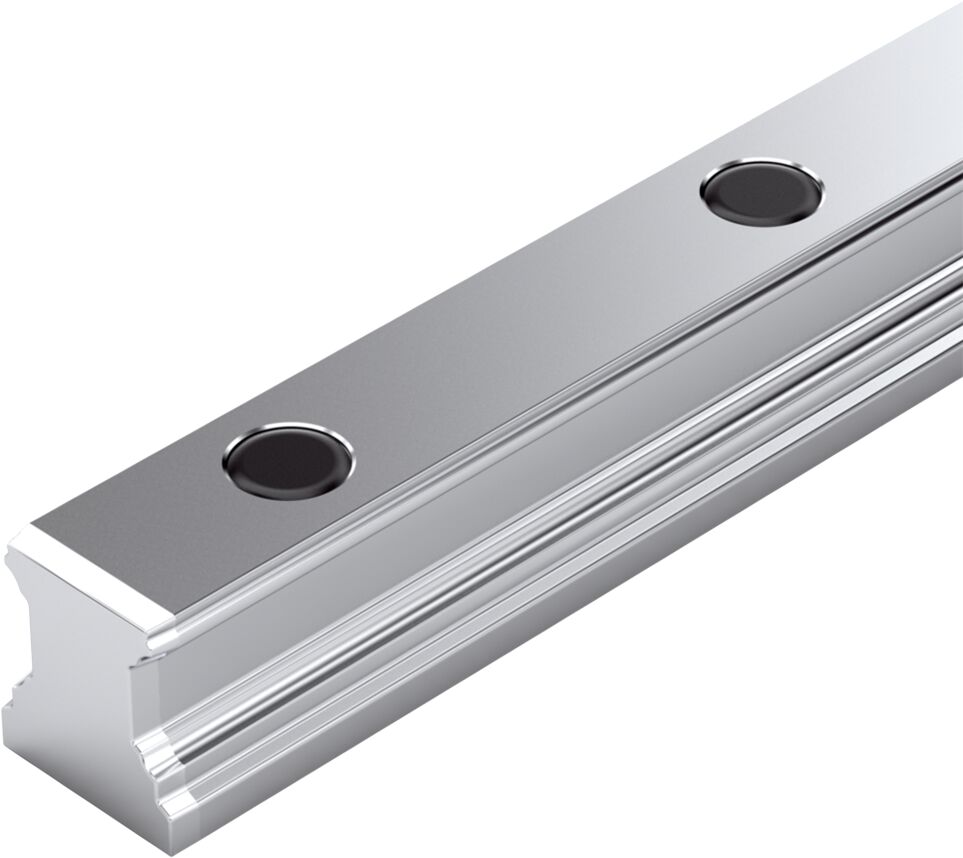

BALL GUIDE RAIL CARBON STEEL KSA-045-SNO-P-MA-AK
طلب عرض سعر
معلومات سريعة
| التوفر | يُؤكَّد عند الطلب |
| الفئة | High precision ball guide rail BSHP |
| دورة الحياة | active |
| الضمان | 12 شهرًا (جديد) · 3 أشهر (مستعمل/مجدد) |
الشحن والتوفر
متى يمكن شحن R16054C231؟
R16054C231 يُورَّد عند الطلب — اطلب عرض سعر وسنؤكد التوفر الدقيق ومدة الشحن لهذه الوحدة تحديدًا.
هل يمكنني استلام R16054C231 شخصيًا؟
قد يكون الاستلام الشخصي من مستودعنا في غرونينغن، هولندا ممكنًا — تواصل معنا قبل الطلب للتحقق من التوفر وترتيب موعد الاستلام.
هل التوصيل السريع متاح؟
نعم — اذكر ذلك عند طلب عرض سعر لـR16054C231 وسنُدرج خيارات التوصيل السريع في ردنا.
مصنعنا متوقف عن العمل ونحتاج هذا بشكل عاجل — هل يمكنكم المساعدة؟
في حالة عطل حرج، تواصل معنا مباشرة على +31 (0)50-7110348 أو sales@partnerplc.com — يمكننا النظر في توصيل بواسطة ساعٍ في نفس اليوم أو توصيل مخصص عاجل لـR16054C231، حسب التوفر والوجهة.
The ball guide rail is highly precise and characterized by the following product features:<br>Size 45<br>Format SNO: Width = slimline, length = standard , height = without groove<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps<br>Accuracy class precision<br>Number of partial sections: one-piece<br>Rail in standard version Maximum rigidity in all load directions With smooth base for mounting surfaces made of mineral cast parts For mounting from above with plastic mounting hole plugs High torque load capacity No extra space needed at rail ends
المواصفات
Specifications
| Version | Ball rail system |
| Nominal size [mm] | 45 |
| Format | SNO - guide rail without base slot |
| Material (profiled rail systems) | Carbon steel |
| Accuracy class | P - Precise |
| Guide rail mounting | For bolting from above |
| Guide rail cover | Plastic caps |
| Max. length Lmax [mm] | 5771.0 |
| Note: Lmax | Available on request |
| Minimum length Lmin [mm] | 141.0 |
| Number of holes nB (profiled rail systems) | 36 |
| Number of sections | 1-piece |
| Mass m (kg/m) [kg/m] | 10.5 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: permissible ambient temperature (min. ... max.) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Weight [kg] | 0 |
| Recommended rail length (formula) | L = n<sub>B </sub>• T<sub> </sub>‒ 4 mm |
| Product information | Please configure the product to add it to the shopping cart. |
| Pitch T guide rail [mm] | 105 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension D [mm] | 20 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 39.85 |
| Dimension N6 (profiled rail systems) [mm] | 23.5 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S5 (profiled rail system) [mm] | 14 |
| Dimension T [mm] | 105 |
| Dimension T1 max (profiled rail systems) [mm] | 89 |
| Dimension T1 min [mm] | 16 |
| Dimension T1 s (profiled rail systems) [mm] | 50.5 |
| Footnote of dimension T1 s (profiled rail systems) | Preferred dimension T1<sub>S</sub> with tolerances ± 0.75 recommended. |
