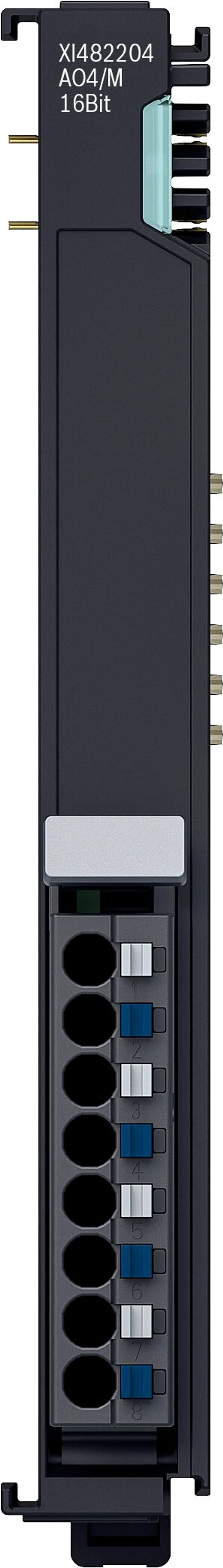

ANALOG OUTPUT MODULE XI482204

Name: ANALOG OUTPUT MODULE XI482204
Brand: Bosch Rexroth
SKU: R911430123

MPN: R911430123 · Marke: Bosch Rexroth

Preis auf Anfrage

Angebot anfordern

12 Monate Garantie (neu) · 3 Monate (gebraucht/aufbereitet)

30 Tage Rückgaberecht, keine Rücknahmegebühr auf ungenutzte Teile

Versand über

Kurzübersicht

Verfügbarkeit	Bestätigung auf Anfrage
Kategorie	XI4 Analog Outputs
Lebenszyklus	active
Garantie	12 Monate (neu) · 3 Monate (gebraucht/aufbereitet)

Versand & Verfügbarkeit

Wann kann R911430123 versendet werden?

R911430123 wird auf Anfrage beschafft — fordern Sie ein Angebot an, wir bestätigen die genaue Verfügbarkeit und Lieferzeit für dieses konkrete Teil.

Kann ich R911430123 persönlich abholen?

Eine Abholung in unserem Lager in Groningen, Niederlande ist eventuell möglich — kontaktieren Sie uns vor der Bestellung, um Verfügbarkeit und einen Abholtermin zu klären.

Ist Expressversand verfügbar?

Ja — erwähnen Sie es bei Ihrer Angebotsanfrage für R911430123, wir nennen Ihnen in unserer Antwort die Expressversandoptionen.

Unser Betrieb steht still und wir brauchen es dringend — können Sie helfen?

Bei einem kritischen Ausfall kontaktieren Sie uns direkt unter +31 (0)50-7110348 oder sales@partnerplc.com — wir prüfen dann Same-Day-Kurier- oder Taxi-/Hotshot-Lieferung für R911430123, abhängig von Verfügbarkeit und Zielort.

The analog output module XI482204 creates output signals in the adjustable ranges of 0 V to +10 V, -10 V to +10 V, 0 to 20 mA and 4 to 20 mA in a ctrlX I/O station. The value range can be set on a channel-by-channel basis. The output signal is galvanically isolated from the system level with a resolution of 16 bits. The 4 output channels have a common mass potential. The output stages are powered by the 24 V supply from UP.<br><br>The logic and peripheral supply as well as the EtherCAT-based module communication are routed through the module.

Spezifikationen

Specifications

Connection type	Push-in
Connectivity technology	2-wire technique bipolar, shielded, twisted in pairs
Number of channels	4
Voltage supply	UP via jumper contacts
Width [mm]	12
Height [mm]	105
Depth [mm]	99
International protection code	IP20
Protection class	III
Process data update [µs]	250
Resolution D/A	16 Bit
EMC resistance	EN 61000-6-2 and EN 61000-6-4
Accuracy	typ. ± 0.1% of the end value of the measuring range (MBE) max. ± 0.25% of MBE (depending on load, aging and temperature drift)
Bit width, output data in the process data image	12 Bytes
Bit width, input data in the process data image (including fill bits)	10 bytes (can be set channel-granularly)
Post-assembly position	Vertical, on a horizontal support rail
Electrical isolation	1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL)
Output load current [kΩ]	≤0.5
Nominal voltage (UL/UP)	DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage)
Output load voltage [kΩ]	≥5
Overload protection	Yes
Permissible air humidity (storage) [%]	10-95
Permissible air humidity (transport) [%]	10-95
Ambient temperature (storage and transport) [°C]	-40-70
Ambient temperature during operation	2,000 m to 3,000 m: -25 °C to +50 °C; 3,000 m to 4,000 m: -25 °C to +45 °C; 4,000 m to 5,000 m: -25 °C to +40 °C; Up to 2,000 m: -25 °C to +55 °C
Maximum operating altitude [m]	5000
Contamination level	2, no condensation
Weight [kg]	0.12
