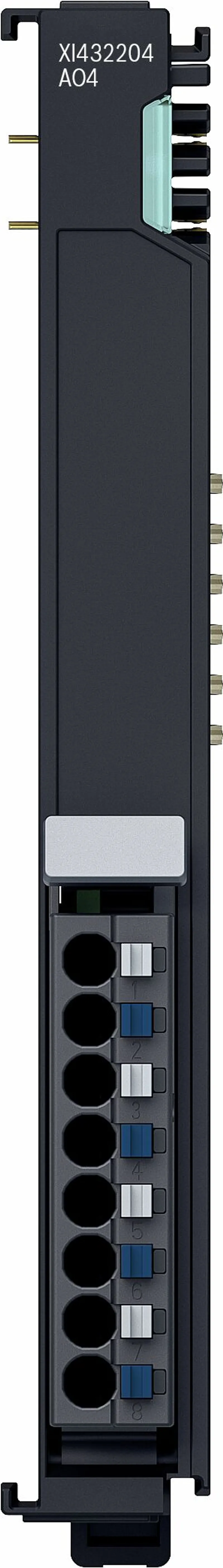

ANALOG OUTPUT MODULE XI432204

Name: ANALOG OUTPUT MODULE XI432204
Brand: Bosch Rexroth
SKU: R911406115

MPN: R911406115 · Marke: Bosch Rexroth

Preis auf Anfrage

Angebot anfordern

12 Monate Garantie (neu) · 3 Monate (gebraucht/aufbereitet)

30 Tage Rückgaberecht, keine Rücknahmegebühr auf ungenutzte Teile

Versand über

Kurzübersicht

Verfügbarkeit	Bestätigung auf Anfrage
Kategorie	XI4 Analog Outputs
Lebenszyklus	active
Garantie	12 Monate (neu) · 3 Monate (gebraucht/aufbereitet)

Versand & Verfügbarkeit

Wann kann R911406115 versendet werden?

R911406115 wird auf Anfrage beschafft — fordern Sie ein Angebot an, wir bestätigen die genaue Verfügbarkeit und Lieferzeit für dieses konkrete Teil.

Kann ich R911406115 persönlich abholen?

Eine Abholung in unserem Lager in Groningen, Niederlande ist eventuell möglich — kontaktieren Sie uns vor der Bestellung, um Verfügbarkeit und einen Abholtermin zu klären.

Ist Expressversand verfügbar?

Ja — erwähnen Sie es bei Ihrer Angebotsanfrage für R911406115, wir nennen Ihnen in unserer Antwort die Expressversandoptionen.

Unser Betrieb steht still und wir brauchen es dringend — können Sie helfen?

Bei einem kritischen Ausfall kontaktieren Sie uns direkt unter +31 (0)50-7110348 oder sales@partnerplc.com — wir prüfen dann Same-Day-Kurier- oder Taxi-/Hotshot-Lieferung für R911406115, abhängig von Verfügbarkeit und Zielort.

The analog output module XI432204 creates output signals in the range from 0 to 20 mA in a ctrlX I/O station. The output signal is output galvanically isolated from the system level with a resolution of 16 bits. The four output channels have a common mass potential. The output stages are fed via the 24 V supply from UP. <br><br>The logic and peripheral voltage supply as well as the EtherCAT-based module communication are routed through the module.

Spezifikationen

Specifications

Connection type	Push-in
Connectivity technology	2-wire technique bipolar, shielded, twisted in pairs
Number of channels	4
Max. output current per channel [A]	0.02
Voltage supply	UP via jumper contacts
Width [mm]	12
Height [mm]	105
Depth [mm]	99
International protection code	IP20
Protection class	III
Backplane-Bus	Standard-EtherCAT über LVDS
Process data update [µs]	250
Resolution D/A	16 Bit
EMC resistance	EN 61000-6-2 and EN 61000-6-4 Class A - Industrial area
Accuracy	typ. ± 0.1% of the end value of the measuring range (MBE) max. ± 0.25% of MBE (depending on load, aging and temperature drift)
Bit width, output data in the process data image	8 bytes (can be set channel-granularly)
Bit width, input data in the process data image (including fill bits)	10 bytes in the standard representation 2 bytes in the "compact" representation (Can be set channel-granularly)
A/D conversion time	290 µs
Maximum power dissipation in the module [W]	2.45
Post-assembly position	Vertical, on a horizontal support rail
Electrical isolation	1200 V DC UP to UL, 707 V DC UP/UL to FE, both tested for 60 s;(not evaluated by UL)
Current requirement UL	max. 40 mA
Current requirement Up	max. 80 mA
Net current module outputs [A]	0.08
Output load current [kΩ]	≤0.5
Nominal voltage (UL/UP)	DC 24 V (19.2 V to 30 V, including tolerance and residual ripple) PELV/SELV (safety extra-low voltage)
Overvoltage category	2
Output signal	0-20 mA
Signal type	bipolar
Conductor cross-section	AWG: 24 ... 16; Flexible: 0.2-1.5 mm²; rigid: 0.2-1.5 mm²
Overload protection	Yes
Permissible air humidity (storage) [%]	10-95
Permissible air humidity (transport) [%]	10-95
Ambient temperature (storage and transport) [°C]	-40-70
Ambient temperature during operation	2,000 m to 3,000 m: -25 °C to +40 °C; Up to 2000 m: -25°C to +45°C
Maximum operating altitude [m]	3000
Contamination level	2, no condensation
Weight [kg]	0.12
