LINEAR-SET LSGF-M-20
Angebot anfordern
Kurzübersicht
| Verfügbarkeit | Bestätigung auf Anfrage |
| Kategorie | Linear sets with linear bushings |
| Lebenszyklus | active |
| Garantie | 12 Monate (neu) · 3 Monate (gebraucht/aufbereitet) |
Versand & Verfügbarkeit
Wann kann R108112000 versendet werden?
R108112000 wird auf Anfrage beschafft — fordern Sie ein Angebot an, wir bestätigen die genaue Verfügbarkeit und Lieferzeit für dieses konkrete Teil.
Kann ich R108112000 persönlich abholen?
Eine Abholung in unserem Lager in Groningen, Niederlande ist eventuell möglich — kontaktieren Sie uns vor der Bestellung, um Verfügbarkeit und einen Abholtermin zu klären.
Ist Expressversand verfügbar?
Ja — erwähnen Sie es bei Ihrer Angebotsanfrage für R108112000, wir nennen Ihnen in unserer Antwort die Expressversandoptionen.
Unser Betrieb steht still und wir brauchen es dringend — können Sie helfen?
Bei einem kritischen Ausfall kontaktieren Sie uns direkt unter +31 (0)50-7110348 oder sales@partnerplc.com — wir prüfen dann Same-Day-Kurier- oder Taxi-/Hotshot-Lieferung für R108112000, abhängig von Verfügbarkeit und Zielort.

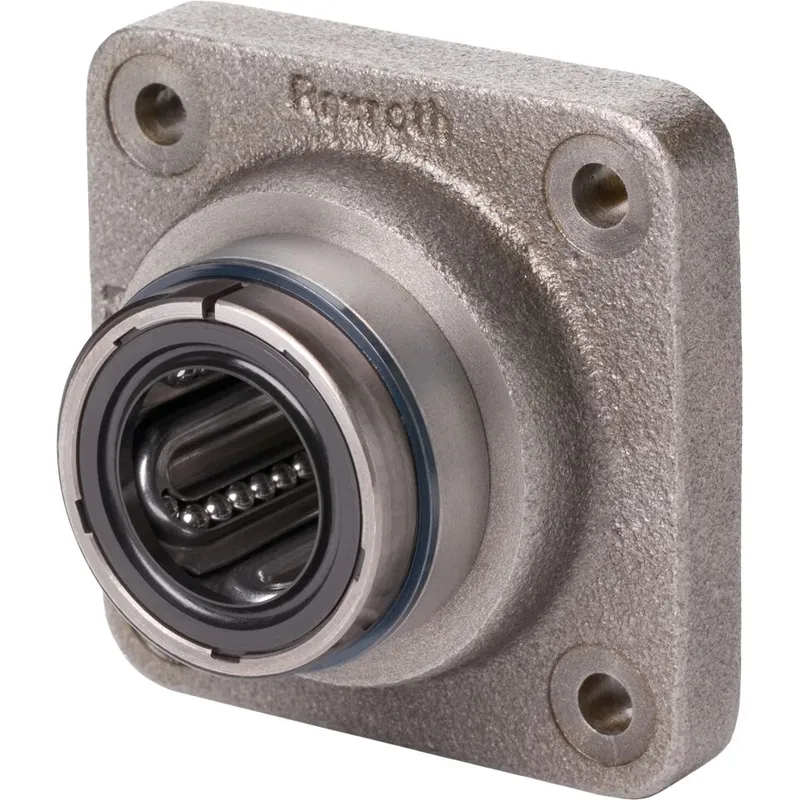

Linear set (steel)<br>Flange<br>With standard LB (metal)<br>Shaft diameter d = 20<br>Without seal<br>Version: Standard Flanged housing (lamellar graphite cast iron) Standard linear bushing with wiper seals Two retaining rings with two additional spacer rings (steel) for shaft diameters 12 to 40 Radial clearance not adjustable
Spezifikationen
Specifications
| Shaft diameter d [mm] | 20.0 |
| Format of linear bushings | F - Flange |
| Series | Standard (metal) |
| Type | Linear set |
| Dynamic load capacity C [N] | 1170.0 |
| Note: dynamic load capacity C | The load capacities indicated are minimal values as the orientation and direction of loading cannot always be clearly defined. |
| Maximum acceleration rate amax [m/s²] | 100.0 |
| Maximum permissible linear speed vmax [m/s] | 2.5 |
| Outer diameter D [mm] | 32.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +100 °C |
| Note: permissible ambient temperature (min. ... max.) | for standard linear bushings without wiper seals |
| Weight [kg] | 0.34 |
| Static load capacity C0 [N] | 860.0 |
| Note: static load capacity C0 | The load capacities indicated are minimal values as the orientation and direction of loading cannot always be clearly defined. |
| Footnote shaft radial clearance h6 | “Determined from working bore diameter and shaft tolerance statistics. When factoring in the outer diameter of the linear bushings and the housing bore, an h6 shaft produces similar radial clearance values as specified in the “h6/H7" column under "Radial clearance" for the R0610 standard linear bushing.” |
| Footnote friction force FR | Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication. |
| Breakaway force [N] | 12 |

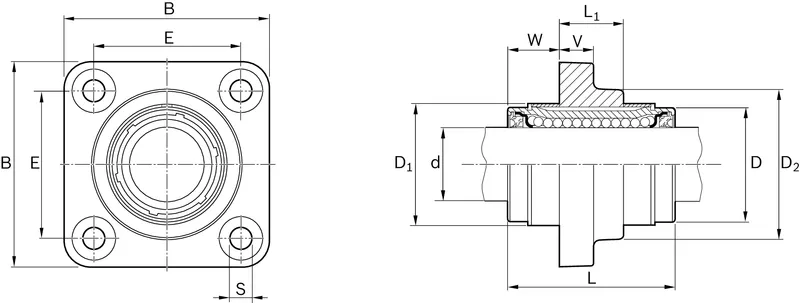

| Dimension B (profiled rail systems) [mm] | 60 |
| Dimension D [mm] | 32 |
| Dimension D1 [mm] | 35 |
| Dimension D1 tolerance | +0.8 |
| Dimension D2 [mm] | 42 |
| Dimension E [mm] | 42 |
| Dimension L [mm] | 45 |
| Dimension L1 [mm] | 18 |
| Dimension S H13 [mm] | 6.6 |
| Dimension V [mm] | 10 |
| Dimension W [mm] | 13.5 |
